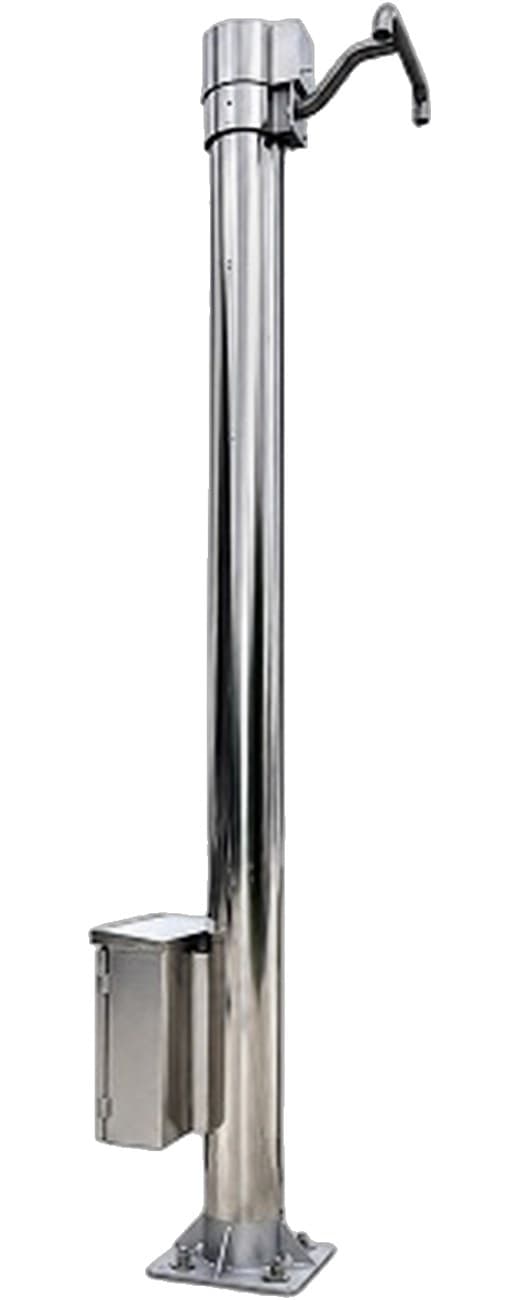

승하강식 CCTV POLE
핸들을 돌리면 높은 곳의 CCTV 카메라가 지면 1.5m까지 내려오는 승하강식 CCTV 지주입니다. 고소작업차 없이 땅 위에서 카메라를 점검·교체할 수 있습니다.
- 특허 제10-2595843호
- 성능인증(EPC)
- K마크 품질인증
- 중소기업기술마켓 인증
- ISO 9001
- 분류
- CCTV 폴
- 지주
- STS304 스테인리스, Φ216.3 × 3T / Φ152.4 × 2T
- 높이
- 3.5m · 4m · 5m · 6m
- 동력 전달
- 체인형(SBC) · 와이어형(SBW)
- 카메라 브라켓
- 1형(카메라 1대) · 2형(카메라 2대)
- 구동
- 수동형
- 제조사
- 성배산업 (경기도 화성시)
사양은 카탈로그 기준입니다. 높이, 함체 규격, 카메라 구성은 현장 조건에 맞춰 협의해 제작합니다.
높은 곳의 카메라를, 땅에서 안전하게 관리하는 승하강식 CCTV 지주
화각을 확보하려고 4~8m 높이에 설치한 카메라는 렌즈 청소 한 번에도 고소작업차와 3~4명의 인력, 차로 통제가 필요합니다. 차량이 들어가지 못하는 곳은 점검이 미뤄져 감시 공백이 생깁니다.
고소작업차가 필요 없습니다
핸들을 돌리면 카메라가 지면 1.5m까지 내려옵니다.
전원 장치 없이 움직입니다
수동 기어 방식으로, 승하강에 별도의 전력이 필요 없습니다.
승하강이 안전합니다
래칫 기어와 잠금쇠가 급하강과 추락을 막습니다.
- 4h → 1h
- 설치·점검 작업 시간
- 76%
- 10년 유지보수비 절감
- 0대
- 점검에 필요한 고소작업차
일반 고정형 지주 대비, 연 2회 점검 기준. 출처: 경제성효과(LCC) 원가분석보고서, (사)도우경제정책연구원, 2024.05
이런 현장을 위해 만들었습니다
차량 진입과 고소작업이 어려운 곳일수록 효과가 큽니다.
철도
선로변·교량·건넘선·승강장 감시. 선로 차단 시간을 줄입니다.
도로·교통
고속도로·교차로 교통 감시, 단속 카메라. 차로 통제 없이 점검합니다.
방범·공원·산불감시
어린이보호구역, 산책로, 하천변, 등산로처럼 장비가 들어가기 어려운 곳.
산업단지·물류·주거
공장·물류센터·아파트 단지 보안. 관리 인력만으로 점검합니다.
핸들만 돌리면, 점검은 땅 위에서 끝납니다
카메라 이동대차만 가이드레일을 따라 오르내립니다. 6m 기준 상승 약 35초, 하강 약 30초가 걸립니다.
평상시
카메라가 지주 상단에 고정되어 있습니다.
카메라 하강
탈착식 전용 핸들을 돌려 카메라를 지면 1.5m까지 내립니다.
지상에서 점검·교체
사다리나 고소작업차 없이 땅 위에서 점검하고 교체합니다.
작업 완료 후 상승
카메라를 다시 상단으로 올려 고정합니다.
핵심 기능
- 수동 기어 구동
- 급하강·추락 방지
- 카메라 상승 후 흔들림 없는 고정
- 카메라 전원 케이블 꼬임 방지
- 사계절 장력 조절
- 탈착식 전용 핸들
함체 일체형 승하강식 POLE
기초지주, 제어함체, 승하강식 POLE을 3단으로 나눠 운반하고 현장에서 하나로 조립합니다. 전체 높이는 5,000mm이며, 높이와 함체 규격은 협의해 제작합니다.
3단 · 승하강식 POLE
카메라 이동대차가 가이드레일을 따라 오르내립니다.
2단 · 제어함체부
전원·통신 장비를 수납하고 상·하부 지주와 결합합니다.
1단 · 기초지주
베이스 플레이트를 앵커로 고정합니다.
일체형의 장점
- 3단 분리 운반 · 나눠서 싣고 현장에서 조립해 운반이 편리합니다.
- 고지대 산불감시 · 장비 진입이 어려운 산 능선·고지대에 효과적입니다.
- 산책로·등산로 · 좁은 길에도 소형 차량과 인력만으로 설치합니다.
- 별도 함체 시공 생략 · 함체 브래킷·밴드 작업 없이 조립만으로 완성됩니다.
- 점검 동선 하나로 · 카메라를 내린 자리에서 함체까지 함께 점검합니다.
- 깔끔한 외관 · 함체와 지주가 한 몸이라 경관에 잘 어울립니다.
제품 사양
현장 조건에 맞춰 높이, 동력 전달 방식, 카메라 수를 고를 수 있습니다.
| 지주 | STS304 스테인리스, Φ216.3 × 3T / Φ152.4 × 2T |
|---|---|
| 높이 | 3.5m · 4m · 5m · 6m |
| 동력 전달 | 체인형(SBC) · 와이어형(SBW) |
| 카메라 브라켓 | 1형(카메라 1대) · 2형(카메라 2대) |
| 구동 | 수동형 |
| 하강 위치·시간 | 지면 1.5m · 6m 기준 상승 약 35초, 하강 약 30초 |
| 제어함체 | STS304, W540 × H650 × D220, 방진방수 IP66 |
| 조달 분류 | 금속기둥(3010290301), 물품식별번호 등록 · 직접생산 |
대표 모델
| 높이 | 체인 · 1형 | 체인 · 2형 | 와이어 · 1형 | 와이어 · 2형 |
|---|---|---|---|---|
| 4m | SBC-8-4001 | SBC-8-4002 | SBW-8-4001 | SBW-8-4002 |
| 6m | SBC-8-6001 | SBC-8-6002 | SBW-8-6001 | SBW-8-6002 |
그 밖의 높이와 사양은 협의해 제작합니다.
인증 · 공인시험
- 특허 제10-2595843호
- 성능인증(EPC)
- 기술개발제품 시범구매
- K마크 품질인증
- 중소기업기술마켓 인증
- ISO 9001(품질경영시스템)
KTR 공인시험: 일반 작동, 고온·저온·혹한기, 진동(철도 조건), 인장 하중, 염수 분무
